軍規電源接頭系列

軍規接頭系列說明

編號
MS-CURREMT

詳細說明

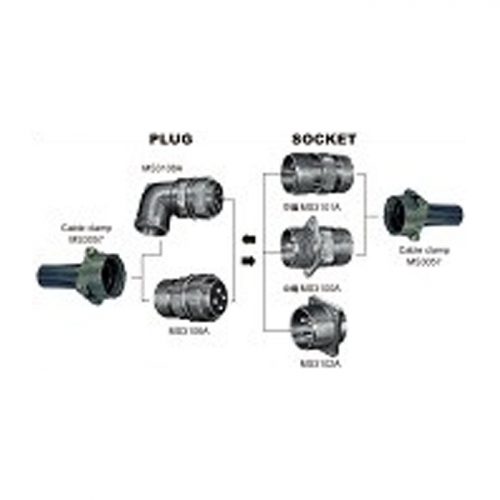

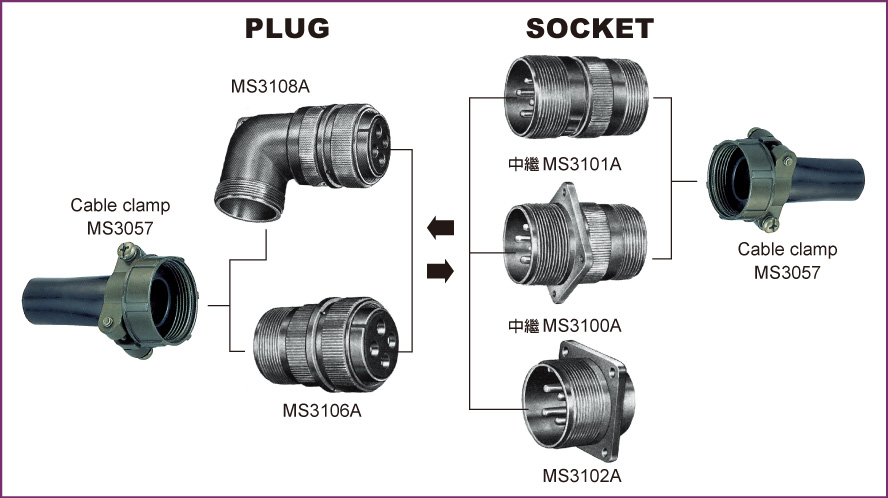

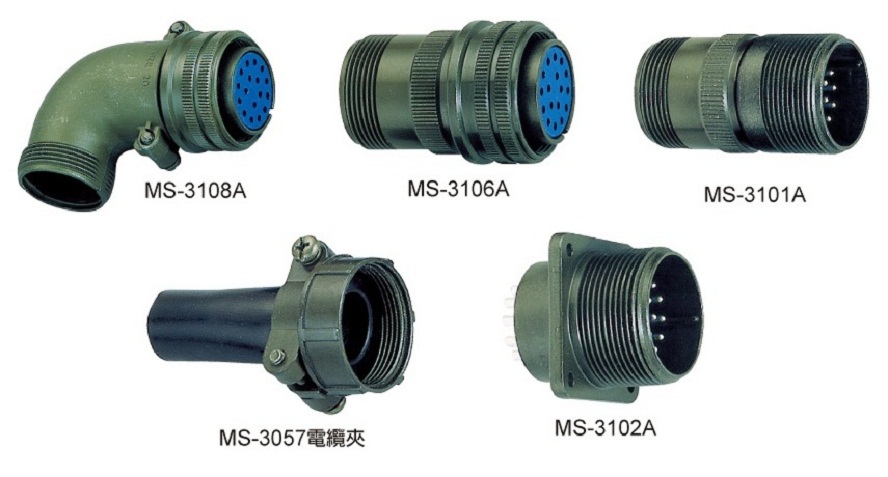

 圖A  TABLE Ⅰ .  SHELL  STYLE
Shell Style
MS No.
Description
Available Class
00
MS3100
Wall mounting receptacle
(中繼固定型插座)
 A.E/F.R
01
MS3101
Cable connecting plug
(中繼型插頭)
 A.E/F.R
02
MS3102
Box mounting receptacle
(固定型插座)
 A.B.E/F.R
06
MS3106
Straight plug
(直型插頭)
 A.B.E/F.R
08
MS3108
90° angle plug
(90°彎型插頭)
 A.B.E/F.R
-
MS25183
Plug with potting cup
 -

圖B TABLE Ⅱ . SHELL STYLE
Class Description
A
Solid shell. Solder contacts& none pressured 單一外殼(標準型)
B
Split shell. Solder contacts& none pressured 分割外殼，轉動接點
E/F
Environmental use 用於環境保護
R
Solder contacts with grommet seal and without clamp   附墊圈及密封套

安培規格表
蕊數規格 定格電流 瞬間電流 接觸抵坑
Nominal Size AMP AMP mV
 16#
   13A

   20A
 21
 12#
   23A
   35A
 20
   8#
   46A
   60A
 12
   4#
   80A
 110A
 10
   0#
 150A
 200A
 10


耐電壓數值
型    式 直流電 交流電
Nominal Size DC(RMS) AC(RMS)
 INST
   250V
   200V
 A
   700V
   500V
 D
 1250V
   900V
 E
 1750V
 1250V
 B
 2450V
 1750V
 C
 4200V
 3000V




配合使用的範圍
