鋁合金電源接頭系列

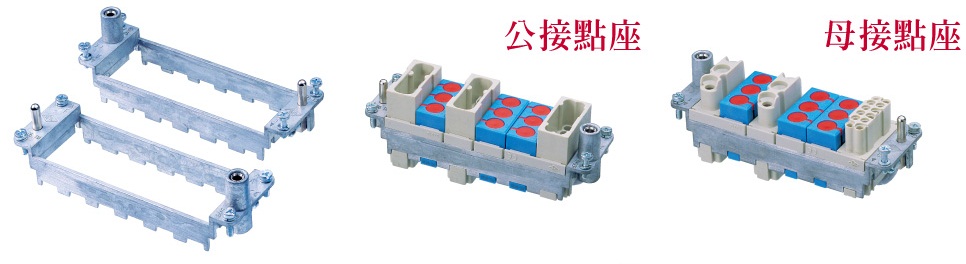

模組零件

編號
mixo

詳細說明

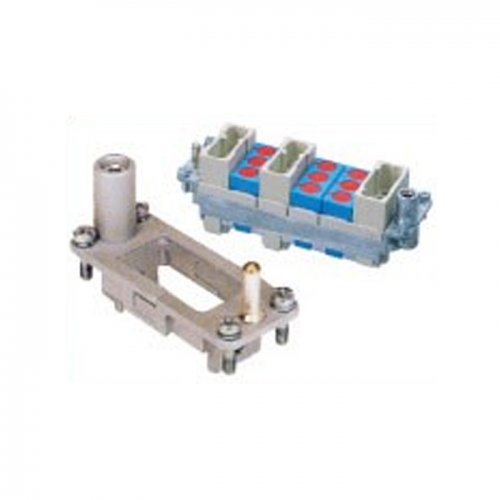

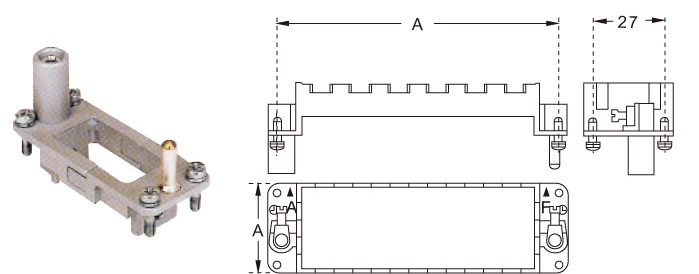

組件數       長( A )           寛 ( F )
1 49.5 16
2 44 27
3 57 27
4 77.5 27
6 104 27
2 x 4 77.5 62
2 x 6 104 62

 接點型號
 適用電線
 MAX
 公接點
 母接點

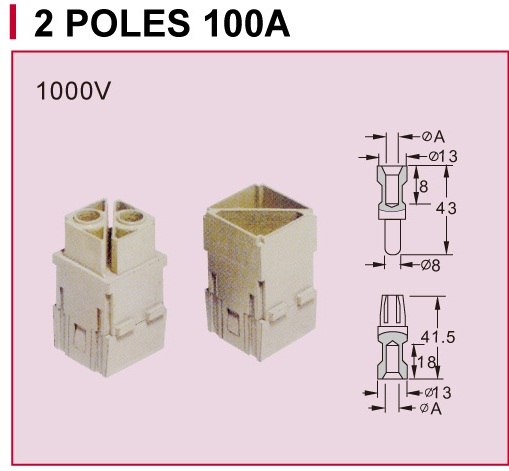

CGMA16 CGFA16  16mm2、AWG6~5 100A
CGMA25 CGFA25 25mm2、AWG4~3 100A
CGMA35 CGFA35 35mm2、AWG2 100A
  適用電線
 剝皮長度(mm)
 緊固扭矩(Nm)

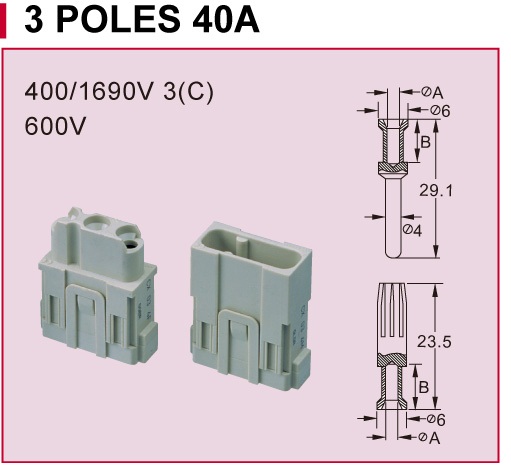

 2.5mm2、AWG14   5+1 1.5
 4.0mm2、AWG12   5+1 1.5
 6.0mm2、AWG10   8+1 2.0
 10.0mm2、AWG7  8+1 2.0

 接點型號
 適用電線
 MAX
 公接點
 母接點
 CCMA0.5  CCFA0.5  0.5mm2、AWG20  16A
 CCMA0.7  CCFA0.7  0.75mm2、AWG18  16A
 CCMA1.0  CCFA1.0  1.0mm2、AWG18  16A
 CCMA1.5  CCFA1.5  1.5mm2、AWG16  16A
 CCMA2.5  CCFA2.5  2.5mm2、AWG14  16A
 CCMA3.0  CCFA3.0  3.0mm2、AWG12  16A
 CCMA4.0  CCFA4.0  4.0mm2、AWG12  16A


 接點型號
  適用空壓管徑
 公接點
 母接點

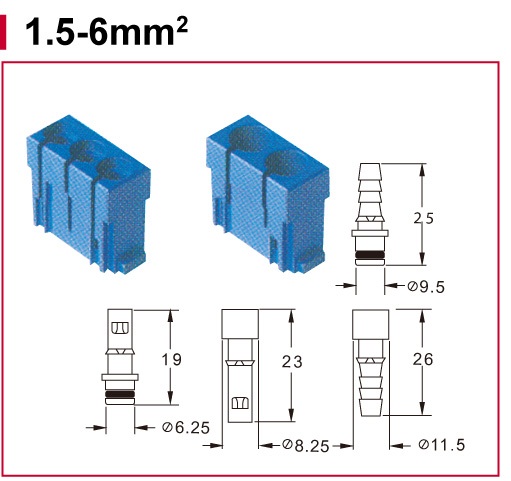

 CX1.6PM  CX1.6PF   ∮1.6mm
 CX3.0PM  CX3.0PF  ∮3.0mm
 CX4.0PM  CX4.0PF  ∮4.0mm
 CX6.0PM  CX6.0PF  ∮6.0mm


接點型號 適用電線 MAX
公接點 母接點

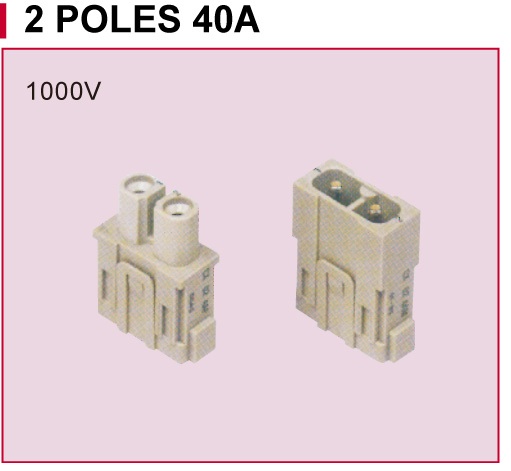

CXMA1.5 CXFA1.5 1.5mm2、AWG16 40A
CXMA2.5 CXFA2.5 2.5mm2、AWG14 40A
CXMA4.0 CXFA3.0 3.0mm2、AWG12 40A
CXMA6.0 CXFA6.0 6.0mm2、AWG10 40A

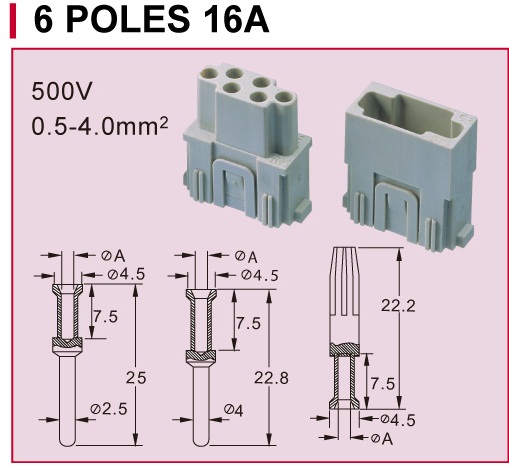

接點型號 適用電線 MAX
公接點 母接點

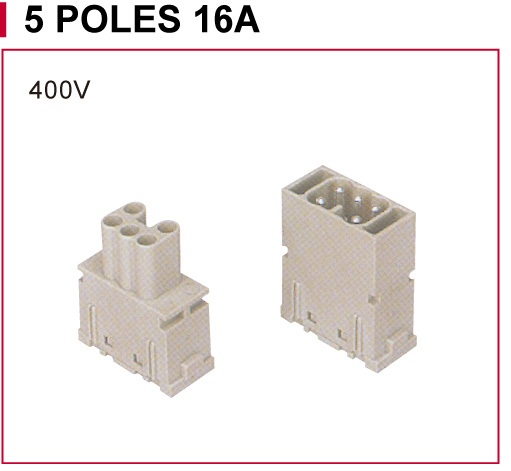

CCMA0.5 CCFA0.5 0.5mm2、AWG20 16A
CCMA0.7 CCFA0.7 0.75mm2、AWG18 16A
CCMA1.0 CCFA1.0 1.0mm2、AWG18 16A
CCMA1.5 CCFA1.5 1.5mm2、AWG16 16A
CCMA2.5 CCFA2.5 2.5mm2、AWG14 16A
CCMA3.0 CCFA3.0 3.0mm2、AWG12 16A
CCMA4.0 CCFA4.0 4.0mm2、AWG12 16A

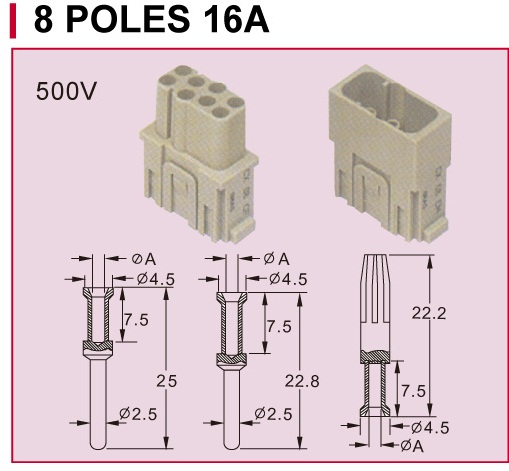

接點型號 適用電線 MAX
公接點 母接點

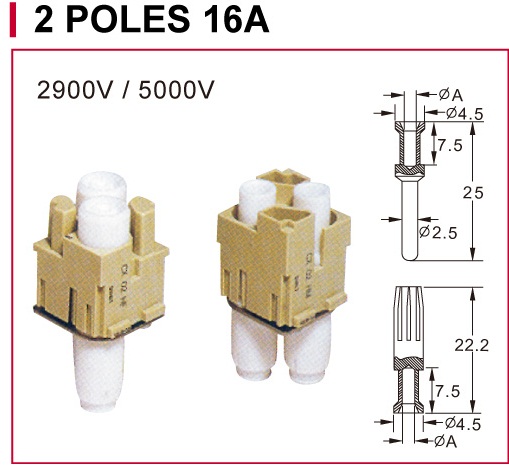

CCMA0.5 CCFA0.5 0.5mm2、AWG20 16A
CCMA0.7 CCFA0.7 0.75mm2、AWG18 16A
CCMA1.0 CCFA1.0 1.0mm2、AWG18 16A
CCMA1.5 CCFA1.5 1.5mm2、AWG16 16A
CCMA2.5 CCFA2.5 2.5mm2、AWG14 16A
CCMA3.0 CCFA3.0 3.0mm2、AWG12 16A
CCMA4.0 CCFA4.0 4.0mm2、AWG12 16A

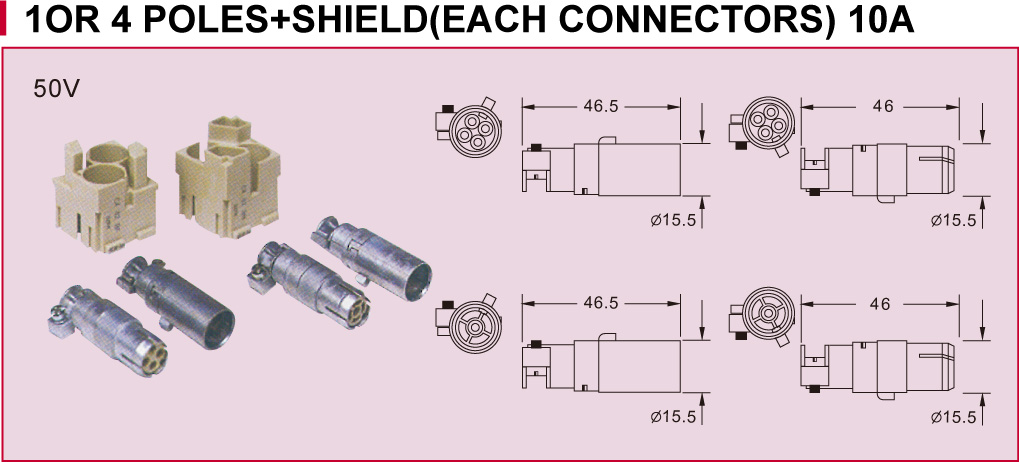

接點型號 適用電線 MAX
公接點 母接點

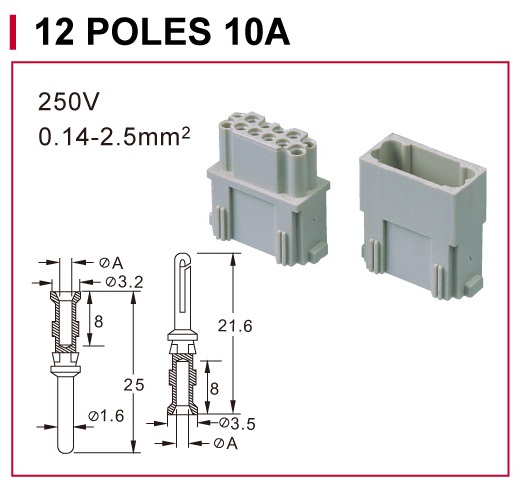

CDMA0.3 CDFA0.3
0.14~0.37mm2、
AWG26~22
 10A
CDMA0.5 CDFA0.5 0.5mm2、AWG20 10A
CDMA0.7 CDFA0.7 0.75mm2、AWG18 10A
CDMA1.0 CDFA1.0 1.0mm2、AWG18 10A
CDMA1.5 CDFA1.5 1.5mm2、AWG16 10A
CDMA2.5 CDFA2.5 2.5mm2、AWG14 10A





配合使用的範圍：
防水尼龍管接頭 0度 PF牙 PG牙 mm 牙
防水尼龍管接頭 90度 PF牙 PG牙 mm牙
小型防水尼龍管接頭 0度 PF牙 PG牙 mm牙
尼龍管用 MS 電源接頭 (尼龍料)
JN1和DDK轉接頭(尼龍管用)
