方形游動護管系列

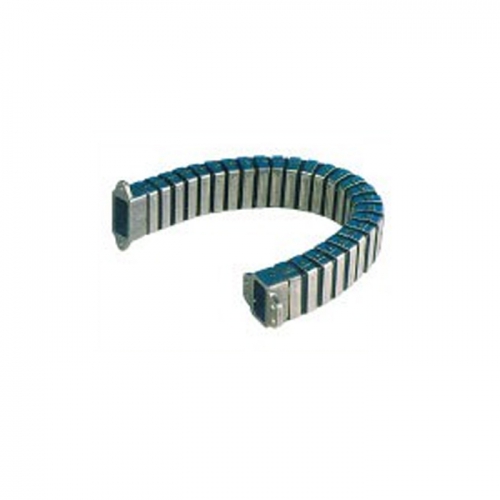

金屬方形游動護管

編號
CAPFLEX

詳細說明



材質：#304不鏽鋼
裝置：兩只法蘭鉚接於軟管兩端，堅固耐用，如圖ABS三種選擇。
長度：1.固定點在中間：全長=行程(STROKE)/2+4KR(彎曲半徑)+50mm
            2.固定點在單邊：全長=行程+4KR+50mm
型式：型式之選用，以所需內容纜線外徑之合加10%欲度為宜。
彎曲：彎曲半徑之選取，以內容纜線外徑之8~10倍為宜。
安全保證需限制容機率在60~70%內，超過者屬安裝不當之人為因素。

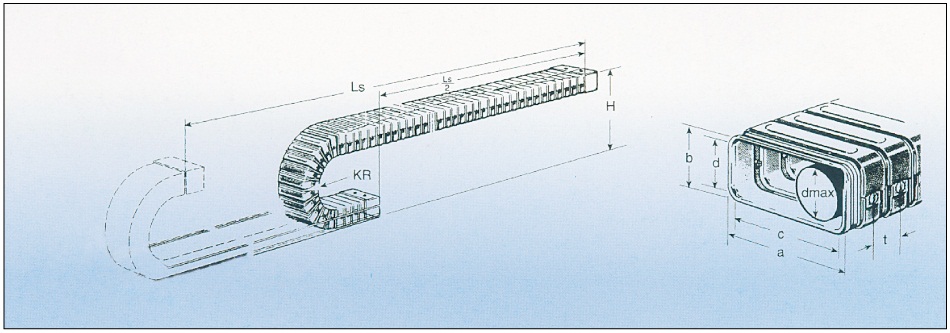

‧規格表
單位：mm
型號 TYPE
a
b
c
d
dmax
彎曲半徑KR/(高度h)+10%
t
1番 60 36 45 25 20 60/(156) 100/(236) 150/(336) 　 　 2.0
2番 90 53 74 40 34 100/(253) 150/(353) 200/(453) 250/(553) 　 2.0
3番 118 67 102 52 47 100/(267) 150/(367) 200/(467) 250/(567) 300/(667) 2.5
3.5番 118 92 102 72 65 150/(392) 　 　 　 　 2.5
4番 182 92 162 72 65 150/(392) 250/(592) 350/(792) 450/(992) 　 3.0

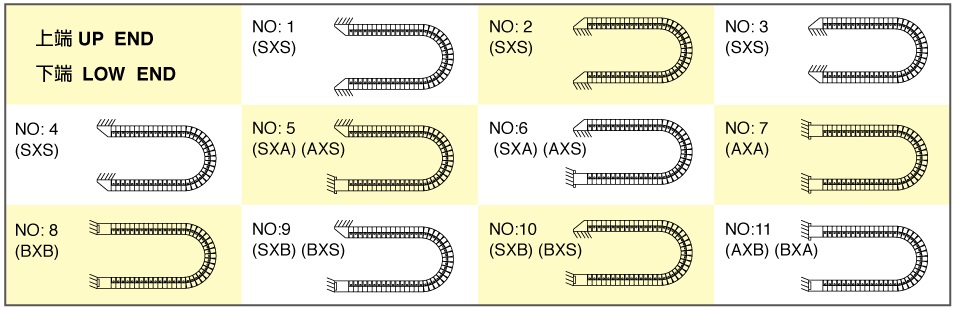

‧法蘭裝置方法：

配合使用的範圍
