金屬管接頭系列

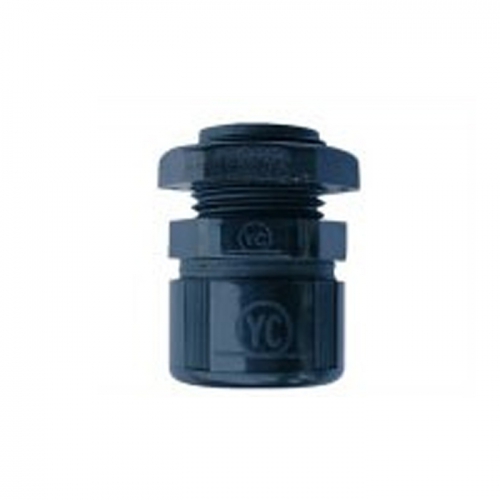

防水接頭 0 度 PF牙(尼龍料)

編號
PCB

詳細說明

符合環保材質﹕ ROHS



材質特性﹕抗腐蝕、耐震壓耐沖擊、不龜裂、不變形等
‧ TYPE：PF牙
型號 規格 Dimension (mm) 牙制 包裝數量
Catalog
No.
Nominal
Size
 I.D A B C D Thread
Packing
Pcs/Bag
PCB-03B 3/8" 11.2 20.6 27.0 15 40.0 PF 1/2" 50
PCB-04B 1/2" 14.7 20.6 34.5 15 43.6 PF 1/2" 50
PCB-06B 3/4" 19.2 26.0 42.0 15 42.3 PF 3/4" 50
PCB-10B 1" 24.8 32.0 48.4 18 51.1    PF 1"        50
PCB-12B 1 1/4" 33.0 42.0 58.0 18 59   PF 1 1/4" 30
PCB-14B 1 1/2" 38.7 47.5 63.5 23     PF 1 1/2" 30
PCB-20B 2" 49.0           PF 2"       10

‧TYPE：PG牙
型號 規格 Dimension (mm) 牙制 包裝數量
Catalog
No.
Nominal
Size
 I.D A B C D Thread
Packing
Pcs/Bag
PCB-0311B
 3/8" 11.2
18.6
27.0
8.5
33.8
 PG11
50
PCB-0313B
 3/8" 11.2
20.4
27.0
10
35.0
PG13.5
50
PCB-0416B
 1/2" 14.7
22.5
34.5
12
41.7
  PG 16
50
PCB-0621B
 3/4" 19.2
28.3
42.0
12
43.0
  PG 21
50
PCB-1029B       1"        24.8
37.0
48.5
12
45.2
  PG 29
50
PCB-1236B
 1 1/4" 33.0
47.0
58.0
12
53.2
  PG 36
30
PCB-1442B
 1 1/2" 38.7
54.0
63.5


  PG 42
30
PCB-2048B       2"        49.0
59.0
70.5
15
58.0
  PG 48
10

‧TYPE：mm牙
型號 規格 Dimension (mm) 牙制 包裝數量
Catalog
No.
Nominal
Size
 I.D A B C D Thread
Packing
Pcs/Bag
PCB-03M16 3/8" 11.2
16
27.0
12
37.1
M16x1.5
50
PCB-03M20 3/8" 11.2
20
27.0
13
38.4
M20x1.5
50
PCB-04M20 1/2" 14.7
20
34.5
13
42.9
M20x1.5
50
PCB-04M25 1/2" 14.7
25
34.5
13
42.9
M25x1.5
50
PCB-06M25 3/4" 19.2
25
42.0
13
44.1
M25x1.5
50
PCB-06M32
 3/4" 19.2
32
42.0
15
46.4
M32x1.5
50
PCB-10M32
       1"        24.8
32
48.5
15
47.5
M32x1.5
50
PCB-10M40       1"        24.8
40
48.5
15
48.0
M40x1.5
50
PCB-12M40 1 1/4" 33.0
40
58.0

M40x1.5
30
PCB-12M50
 1 1/4" 33.0
50
58.0

M50x1.5
30
PCB-14M50 1 1/2" 38.7
50
63.5

M50x1.5
30
PCB-14M63
1 1/2"
 38.7
63
63.5

M63x1.5
30
PCB-20M50
       2"        49.0
50
70.5

M50x1.5
10
PCB-20M63
       2"        49.0
63
70.5

M63x1.5
10
