金屬管接頭系列

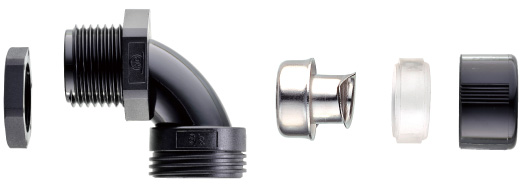

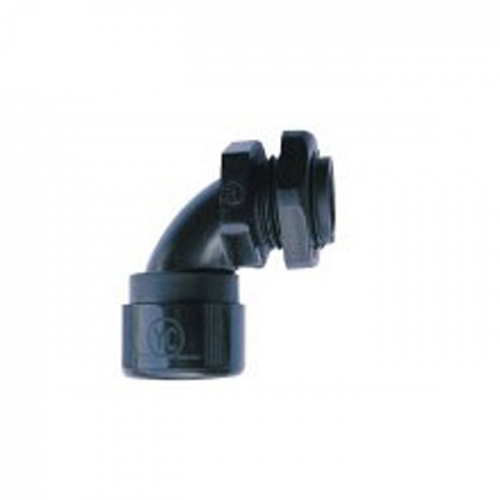

防水盒接頭 90 度 PF牙 (尼龍料)

編號
PCL 90

詳細說明

◎符合環保材質﹕ ROHS


◎材質特性﹕抗腐蝕、耐震壓耐沖擊、不龜裂、不變形等
‧ TYPE：PF牙
型號 規格 Dimension (mm) 牙制 包裝數量
Catalog
No.
Nominal
Size
 I.D A B C D Thread
Packing
Pcs/Bag
PCL-03B 3/8" 11.2 20.6 27.0 15 46.2 PF 1/2" 50
PCL-04B 1/2" 14.7 20.6 34.5 15 53.1 PF 1/2" 50
PCL-06B 3/4" 19.2 26.0 42.0 15 66.8 PF 3/4" 50
PCL-10B       1"        24.8 32.6 48.5 18 69.5    PF 1"        25
PCL-12B 1 1/4" 33.0 42.0 58.0 18 85.0   PF 1 1/4" 20
PCL-14B 1 1/2" 38.7 47.5 63.5 23     PF 1 1/2" 20
PCL-20B        2"        49.0       97.0    PF 2"        10

‧TYPE：PG牙
型號 規格 Dimension (mm) 牙制 包裝數量
Catalog
No.
Nominal
Size
 I.D A B C D Thread
Packing

Pcs/Bag
PCL-0311B
 3/8" 11.2
18.6
27.0
8.5
39.8
 PG11
50
PCL-0313B
 3/8" 11.2
20.4
27.0
10
41.3
PG13.5
50
PCL-0416B
 1/2" 14.7
22.5
34.5
12
50.6
   PG 16
50
PCL-0621B
 3/4" 19.2
28.3
42.0
12
65.0
   PG 21
50
PCL-1029B       1"        24.8
37.0
48.5
12
61.7
  PG 29
25
PCL-1236B
 1 1/4" 33.0
47.0
58.0
12
79.5
  PG 36
20
PCL-1442B
 1 1/2" 38.7
54.0
63.5


  PG 42
20
PCL-2048B        2"        49.0
59.0
70.5
15
91.5
  PG 48
10

‧TYPE：mm牙(螺帽另購)
型號 規格 Dimension (mm) 牙制 包裝數量
Catalog
No.
Nominal
Size
 I.D A B C D Thread
Packing
Pcs/Bag
PCL-03M16 3/8" 11.2
16
27.0
12
37.1
M16x1.5
50
PCL-03M20 3/8" 11.2
20
27.0
13
38.4
M20x1.5
50
PCL-04M20 1/2" 14.7
20
34.5
13
42.9
M20x1.5
50
PCL-04M25 1/2" 14.7
25
34.5
13
42.9
M25x1.5
50
PCL-06M25 3/4" 19.2
25
42.0
13
44.1
M25x1.5
50
PCL-06M32
 3/4" 19.2
32
42.0
15
46.4
M32x1.5
50
PCL-10M32
       1"        24.8
32
48.5
15
47.5
M32x1.5
50
PCL-10M40       1"        24.8
40
48.5
15
48.0
M40x1.5
50
PCL-12M40 1 1/4" 33.0
40
58.0

M40x1.5
50
PCL-12M50
 1 1/4" 33.0
50
58.0

M50x1.5
50
PCL-14M50 1 1/2" 38.7
50
63.5

　
M50x1.5
30
PCL-14M63
1 1/2"
 38.7
63
63.5

　
M63x1.5
30
PCL-20M50
        2"        49.0
50
70.5


M50x1.5
10
PCL-20M63 2" 49.0
63
70.5

　
M63x1.5
30

配合使用的範圍
